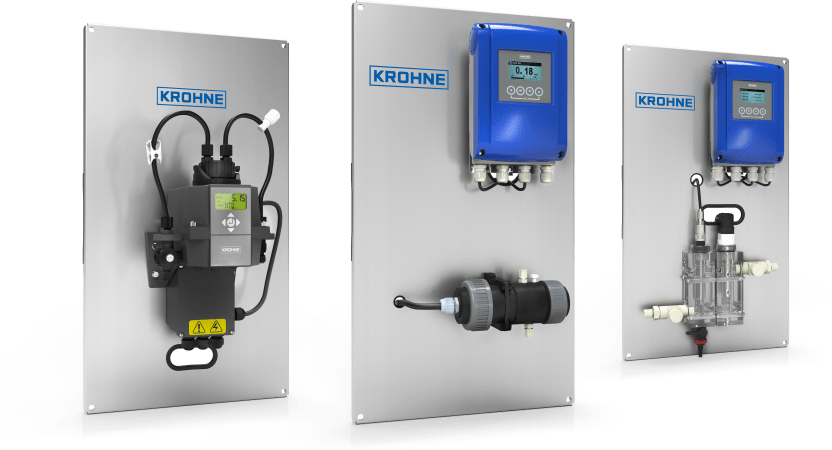

Панель анализа состава воды
Многопараметрическая измерительная система для контроля качества воды
- Гибкость в выборе различных параметров воды: растворенный кислород, мутность, проводимость, pH/ОВП.
- Установка на компактные аналитические модули: все точки измерения в одном месте
- Полностью заводская сборка для облегчения установки на байпасной линии
Панель анализа состава воды
Панель анализа воды - это многопараметрическая измерительная система для применений в секторе водоподготовки. Она состоит из отдельных модулей, которые можно комбинировать, и подходит для измерения растворенного кислорода, мутности, проводимости, pH и ОВП. Так, измерительная система в зависимости от требований может функционировать как комплексное решение или с выбранными модулями, позволяющими конфигурировать различные типы датчиков. Благодаря этому обеспечивается высокая степень гибкости с учетом требований применения. Предварительно смонтированная аналитическая панель предполагает простой монтаж и быстрый ввод в эксплуатацию. Таким образом, сложность и затраты на установку такой системы значительно сокращаются в отличии от пространственно разнесенных точек измерения.
Отличительные особенности прибора
- Непрерывный контроль качества воды в одной точке измерения
- Выбор аналитических параметров в зависимости от применения
- Свободная конфигурация типов датчиков для повышения гибкости
- Простая и экономичная установка
- Предварительная заводская сборка для быстрого ввода в эксплуатацию
- Материал панели из ПВХ или нержавеющей стали
Типичные применения
Сектор водоподготовки
- Контроль качества питьевой воды на насосных станциях
- Контроль фильтров
- Управление технологическим процессом очистки воды Контроль предельных значений
- Деминерализация
- Контроль качества воды до сброса в водопроводную сеть
Модификации изделия
Аналитический модуль для измерения мутности
- Аналитическая панель с системой измерения мутности OPTISYS TUR 1060
- Регистрация рассеянного под углом 90° ИК-света (ISO 7027) или белого света (EPA 180.1): 0…100 NTU/FNU
- Выход: 4…20 мА, 2 реле сигнализации или Modbus по RS485; встроенный регистратор данных

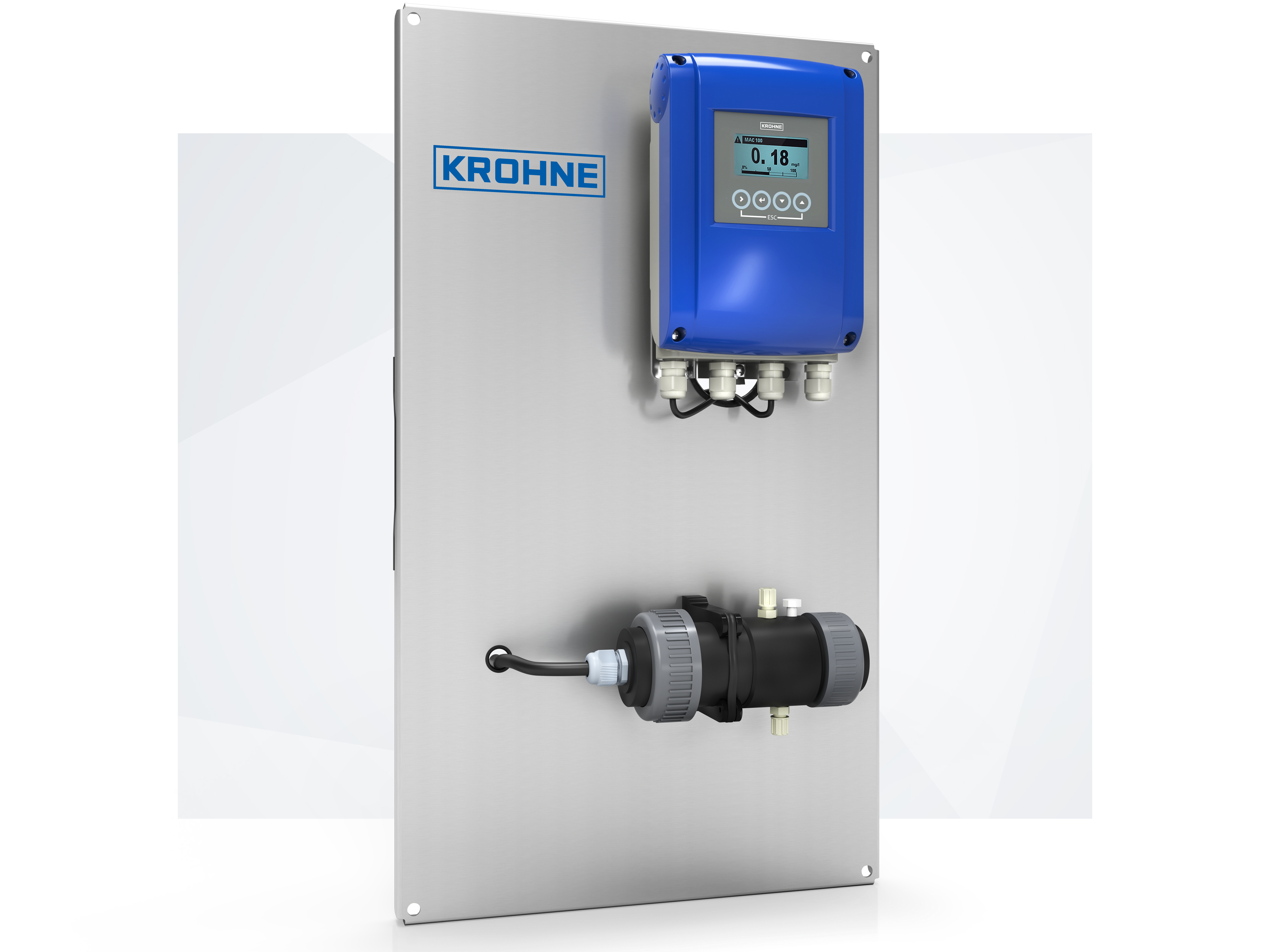

Аналитический модуль для измерения растворенного кислорода или индуктивной проводимости
- Аналитическая панель с преобразователем сигналов и узлом перекачки для измерения растворенного кислорода или (индуктивной) проводимости
- Оптическое измерение кислорода: 0…20 мг/л
- Индуктивное измерение проводимости (безэлектродная система, с термометром сопротивления): 1…2000 мСм/см
- Выход: 3 x 4...20 мА, 3 реле (механические)

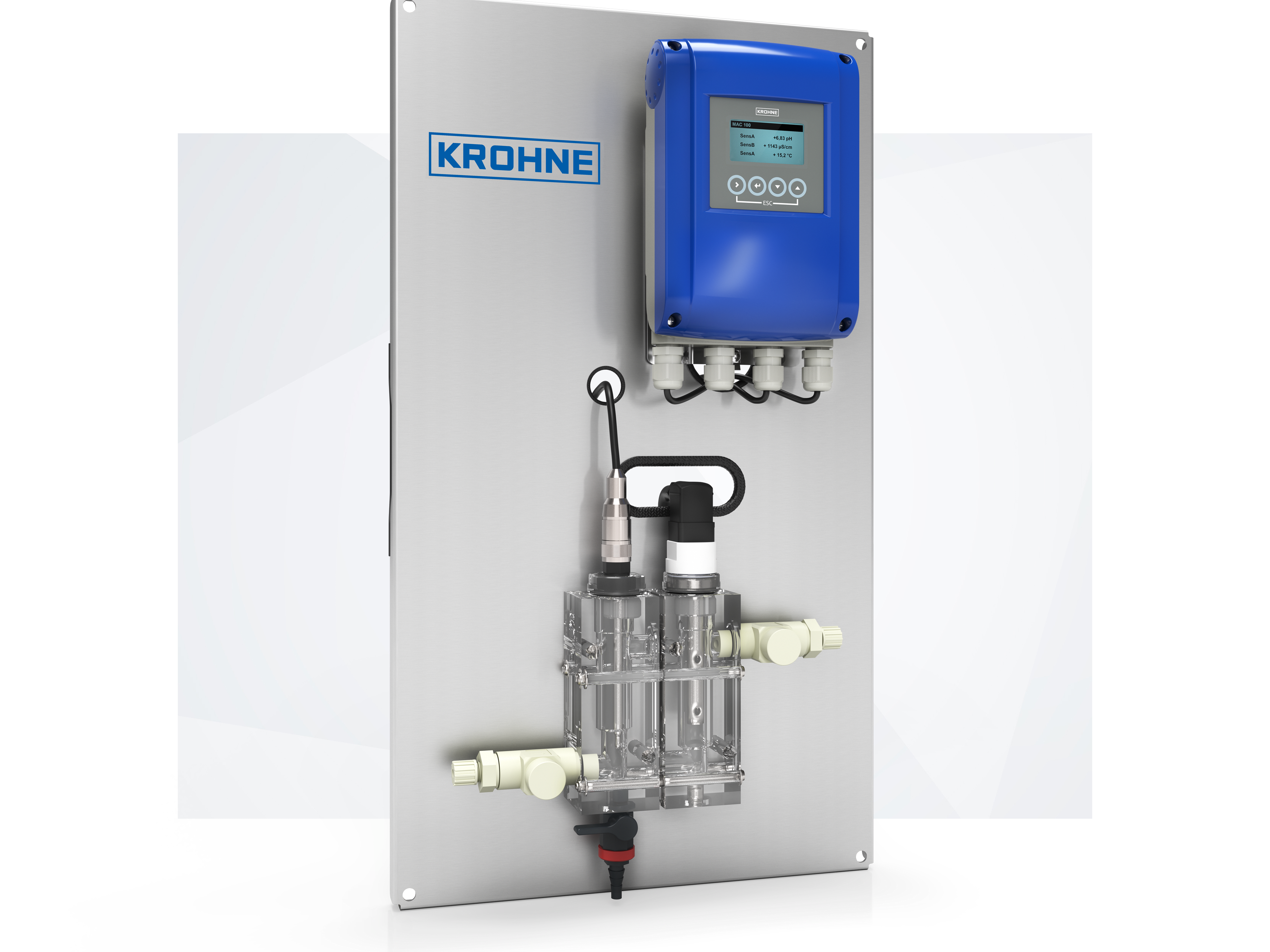

Аналитический модуль для измерения pH, ОВП и кондуктивной проводимости
- Аналитическая панель с преобразователем сигналов и измерительными ячейками для одновременного измерения до двух различных параметров
- pH: 0…14; редокс: -1500…+1500 мВ;
проводимость (кондуктивная): 1…2000 мкСм/cм или 0,1…20 мСм/см - Выход: 3 x 4...20 мА, 3 реле (механические)
Сопутствующие изделия
OPTISENS PH 8100
Потенциометрический датчик pH для химических веществ, промышленных сточных вод и сред с низкой проводимостью (>2 мкСм/см)
- Для использования с аналитическим преобразователем
- Технологическое присоединение: PG13.5
- 0…14 pH; макс. +130°C; 10 bar
- Стеклянный датчик с 2 открытыми диафрагмами и термометром сопротивления Pt100 для компенсации по температуре
OPTISENS PH 8300
Потенциометрический датчик pH для сточных, поверхностных вод, а также технической воды
- Для использования с аналитическим преобразователем
- Технологическое присоединение: PG13.5
- 0…14 pH; макс. +70°C; 10 bar
- Стеклянный датчик с диафрагмой из ПТФЭ и опционально доступным термометром сопротивления Pt100 для компенсации по температуре
OPTISENS PH 8500
Потенциометрический датчик pH для питьевой воды
- Для использования с аналитическим преобразователем
- Технологическое присоединение: PG13.5
- 0…14 pH; макс. +70°C; 2 bar
- Стеклянный датчик с керамической диафрагмой и опционально доступным термометром сопротивления Pt100 для компенсации по температуре
OPTISENS ORP 8500
Потенциометрический датчик ОВП для применений в секторе водоснабжения, водопользования и очистки сточных вод
- Для использования с аналитическим преобразователем
- Технологическое присоединение: PG13.5
- -1500…+1500 мВ; макс. +70°C; 2 bar
- Стеклянный датчик с электродом из платины и керамической диафрагмой
OPTISENS IND 1000
Индуктивный датчик проводимости для применений в отрасли водоснабжения, водопользования и очистки сточных вод, а также в химической промышленности
- Для использования с аналитическим преобразователем
- Технологическое присоединение: G1½ (с внутренней резьбой) и погружные версии
- 0,6…2000 мСм/см; макс. +100°C
- Безэлектродный датчик проводимости с термометром сопротивления Pt1000 для компенсации по температуре
OPTISENS ODO 2000
Оптический датчик кислорода для применений в отрасли водоснабжения, водопользования и очистки сточных вод
- Для использования с аналитическим преобразователем
- Для погружения или вставки
- 0…20 мг/л; макс. +50°C; 6 bar
- Прочный датчик из ПВХ, доступный с распылительной форсункой (погружная версия)
OPTISYS TUR 1060
Оптическая система измерения мутности для питьевой воды
- 4-проводный, 4…20 мА, 2 реле сигнализации или Modbus через RS485; встроенный регистратор данных
- Для установки на байпасной линии при наличии потока жидкости
- 0…100/1000 NTU/FNU; макс. +50°C; 7 bar
- С рассеянным под углом 90° ИК-светом (ISO 7027) или белым светом (US EPA 180.1)
SENSOFIT FLOW 2000 Flow Cell
Проточная арматура для сектора водоснабжения, водопользования и очистки сточных вод
- Для использования с оптическими датчиками кислорода и мутности OPTISENS ODO и TUR 2000 (встраиваемые версии)
- Присоединение сенсора: накидная гайка; Технологическое присоединение: Гибкие шланги
- Для измерения в небольших каналах отбора проб
- Макс. +50°C и 6 бар
MAC 100
Преобразователь для аналитических измерений параметров жидкостей с использованием датчиков серии OPTISENS
- Выход: 3 x 4…20 мА, 3 реле (механические)
- Вход: макс. 2 для датчиков, 2 для датчиков температуры
- -15…+55°C (окружающей среды)
- Прочный корпус для настенного монтажа
